與閘閥、球閥、旋塞和球閥相比,盲板閥應用有很多優點。節省重量、空間和成本。由于活動部件數量少且沒有用于收集流體的凹槽,因此維護成本通常較低。適用于在相對較低的壓力下處理大量液體和氣體,以及處理含有大量懸浮固體的漿液和液體。它基于管道阻尼器的原理。
盲板閥的流量控制元件是一個圓盤,其內徑與相鄰管的內徑大致相同,并圍繞垂直或水平軸旋轉。當閥瓣平行于管道運行時,閥門打開。當閥瓣接近垂直位置時,閥門關閉。油門中間位置可以用手柄鎖定裝置固定。

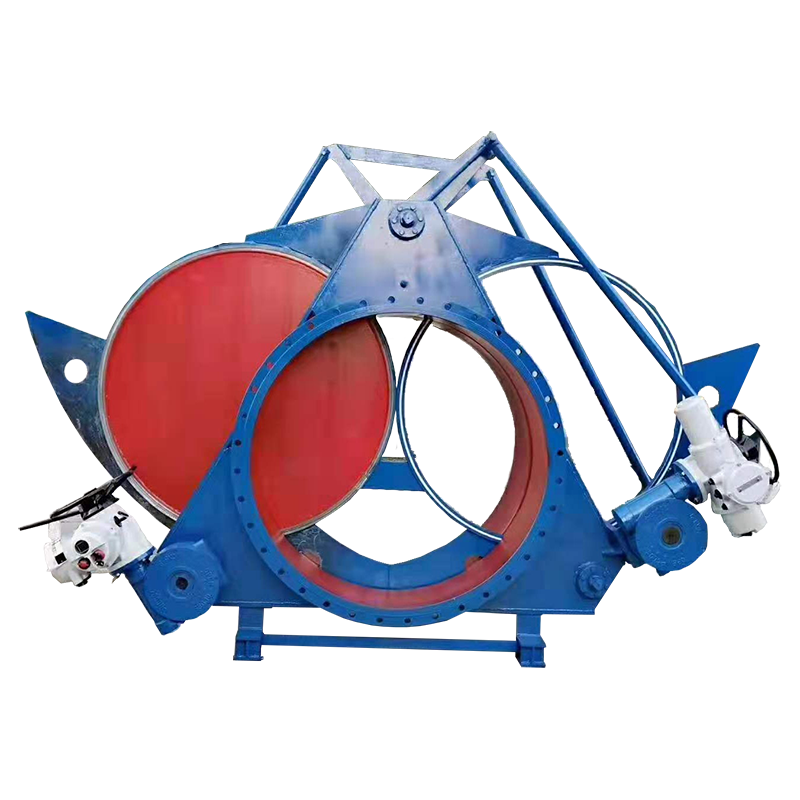

F943X電動盲板閥
閥座密封玻璃閥體內徑,實現止流。許多盲板閥都有一個彈性片,閥瓣密封在彈性片上。其他閥門具有密封環配置,在鋸齒狀邊緣橡膠環上使用夾環和墊圈。這種設計減少了O形圈的擠壓。
盲板閥早期的設計使用金屬盤來密封金屬板。這種布置不提供氣密閉合,但某些應用提供。適用于兩個管法蘭之間的對夾式。另一種類型的地毯晶片設計用螺栓固定在兩個管法蘭之間,連接兩個法蘭并穿過閥殼中的孔。盲板閥可以提供傳統的法蘭端和螺紋端結構,用于螺栓連接到管道法蘭上。
